商品名称: MLGR-5000T钢丝缠绕机

R系列产品采用钢丝缠绕框架结构，下置压边缸，布局合理，操作方便，工件速度快，主油缸采用预警力钢丝缠绕结构，高压条件下，寿命高，抗疲劳性能好，安全性能好。

产品说明

R系列产品采用钢丝缠绕框架结构，下置压边缸，布局合理，操作方便，工件速度快，主油缸采用预警力钢丝缠绕结构，高压条件下，寿命高，抗疲劳性能好，安全性能好。本系列产品采用有限元优化设计，刚性好，质量稳定。主要适用于五金制品压花，复模等成型工艺。特别适用于仿压铸铝锅挤压变薄成型工艺和散热器的锻压等

•采用快速充液、快速卸压技术、增压速度快、压制周期短

•配备伺服电机泵液压控制系统，精确、快速、节能、低噪音

•独立过滤冷却装置

•光电保护装置

•位移传感器，精准定位

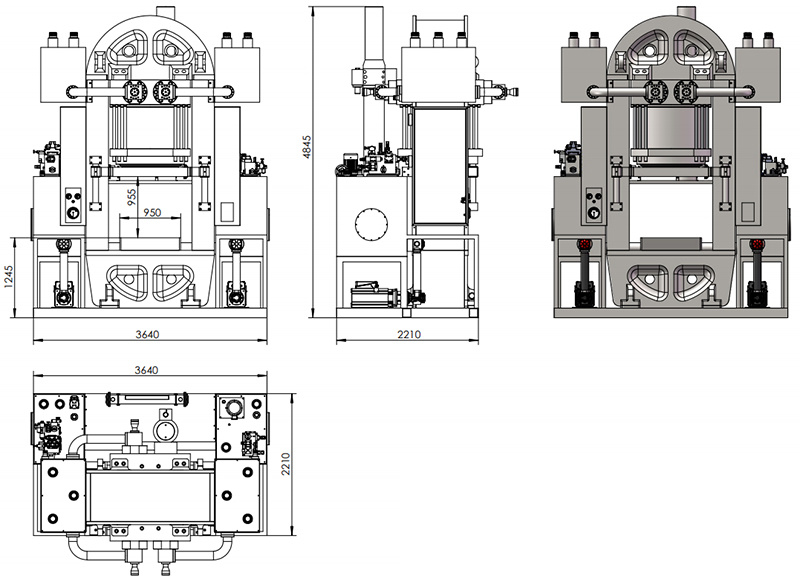

外形图

钢丝缠绕液压机

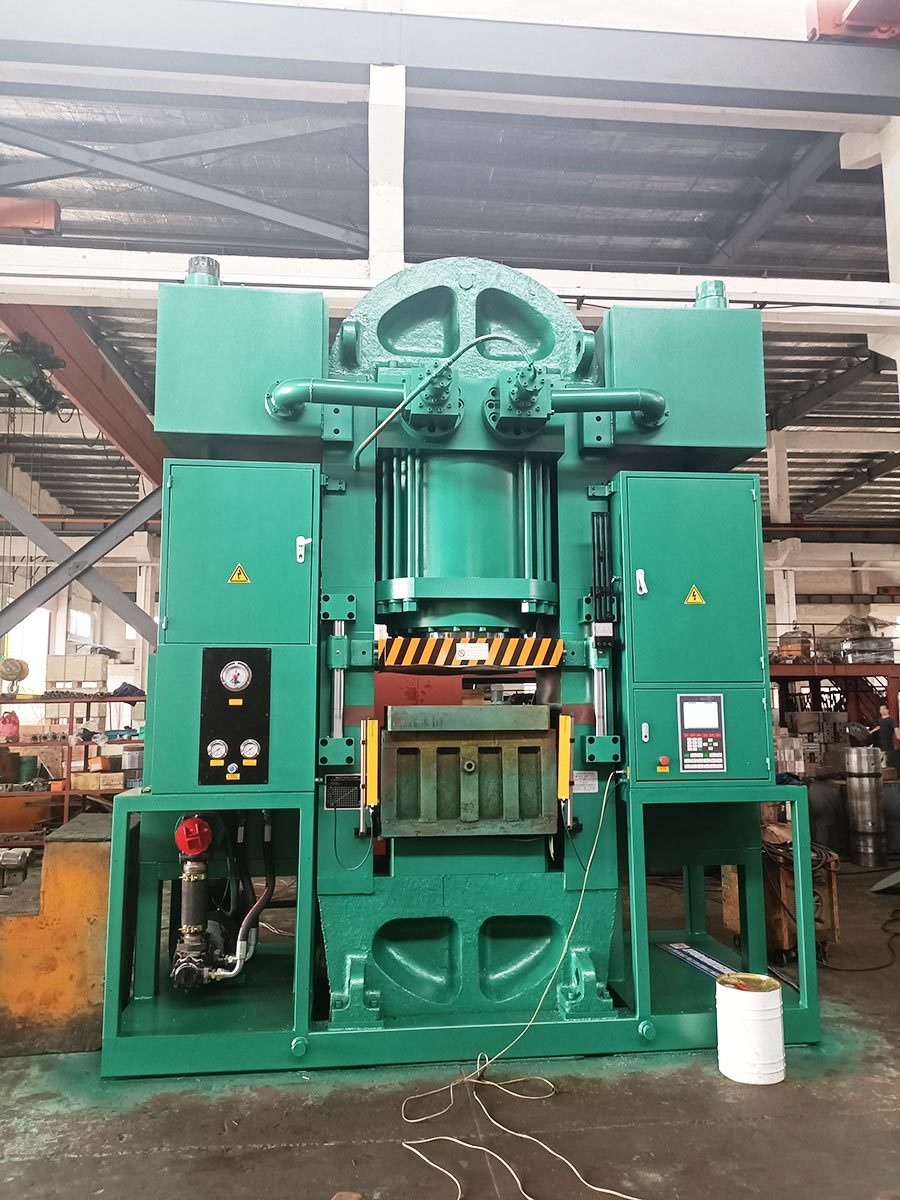

实物图

钢丝缠绕液压机

产品参数（伺服）

序号	项目			单位	数据
1	主油缸公称力main nominal force			kN	25000
2	主油缸最大工作压力 main cylinder max working pressure			MPa	80

3	液压系统工作压力 The hydraulic system working pressure			MPa	20

4	主油缸最大行程 ram stroke			mm	300
5	退料缸公称力ejector force			kN	100
6	退料缸最大行程ejector stroke			mm	50
7	活动横梁到工作台面距离 open height	最大max		mm	800
		最小min		mm	500
8	活动横梁升降速度 ram speed	下行downward		mm/s	300
		加压pressing		mm/s	17
		回程return		mm/s	300
9	电动机功率（伺服电机）motor power			kW	70
10	油泵流量pump flow			L/Min	xxx
11	工作台有效面积Tablework左右×前后(RL x FB)			mm²	800*600
12	活动横梁有效面积左右×前后(RL x FB) The activity crossbeam ehective area			mm²	855*855

13	整机重量 total weight			Ton	28
14	外形尺寸 Overall dimension		左右RL	mm³	3000
			前后FB		2000
			高H		3800
15	单次工作周期（90%输出力、220mm行程）			s	6
16	油箱容积（68号抗磨液压油）			升	1600（8桶）

关键词 :

钢丝缠绕液压机

产品说明

R系列产品采用钢丝缠绕框架结构，下置压边缸，布局合理，操作方便，工件速度快，主油缸采用预警力钢丝缠绕结构，高压条件下，寿命高，抗疲劳性能好，安全性能好。本系列产品采用有限元优化设计，刚性好，质量稳定。主要适用于五金制品压花，复模等成型工艺。特别适用于仿压铸铝锅挤压变薄成型工艺和散热器的锻压等

•采用快速充液、快速卸压技术、增压速度快、压制周期短

•配备伺服电机泵液压控制系统，精确、快速、节能、低噪音

•独立过滤冷却装置

•光电保护装置

•位移传感器，精准定位

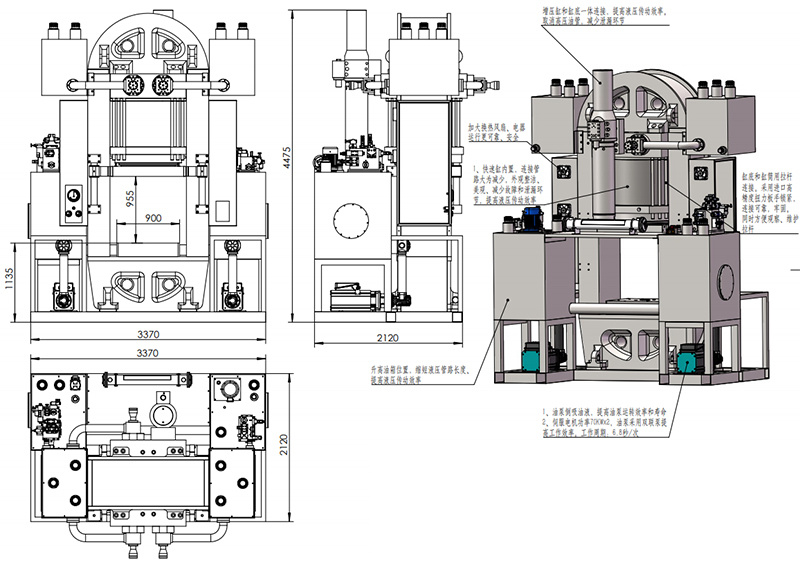

外形图

实物图

钢丝缠绕液压机

产品参数（伺服）

序号	项目			单位	数据
1	主油缸公称力main nominal force			kN	30000
2	主油缸最大工作压力 main cylinder max working pressure			MPa	80

3	液压系统工作压力 The hydraulic system working pressure			MPa	20

4	主油缸最大行程 ram stroke			mm	300
5	退料缸公称力ejector force			kN	120
6	退料缸最大行程ejector stroke			mm	50
7	活动横梁到工作台面距离 open height		最大max	mm	850
			最小min	mm	550
8	活动横梁升降速度 ram speed		下行downward	mm/s	260
			加压pressing	mm/s	14
			回程return	mm/s	260
9	电动机功率（伺服电机）motor power			kW	90
10	油泵流量pump flow			L/Min	xxx
11	工作台有效面积Tablework 左右×前后(RL x FB)			mm²	900*670
12	活动横梁有效面积左右×前后(RL x FB) The activity crossbeam ehective area			mm²	910*910

13	整机重量 total weight			Ton	33
14	外形尺寸 Overall dimension	左右RL		mm³	3200
		前后FB			2000
		高H			4100
15	单次工作周期（90%输出力、220mm行程）			s	6.8
16	油箱容积（68号抗磨液压油）			升	1600（8桶）

主要配置表

产品说明

R系列产品采用钢丝缠绕框架结构，下置压边缸，布局合理，操作方便，工件速度快，主油缸采用预警力钢丝缠绕结构，高压条件下，寿命高，抗疲劳性能好，安全性能好。本系列产品采用有限元优化设计，刚性好，质量稳定。主要适用于五金制品压花，复模等成型工艺。特别适用于仿压铸铝锅挤压变薄成型工艺和散热器的锻压等

•采用快速充液、快速卸压技术、增压速度快、压制周期短

•配备伺服电机泵液压控制系统，精确、快速、节能、低噪音

•独立过滤冷却装置

•光电保护装置

•位移传感器，精准定位

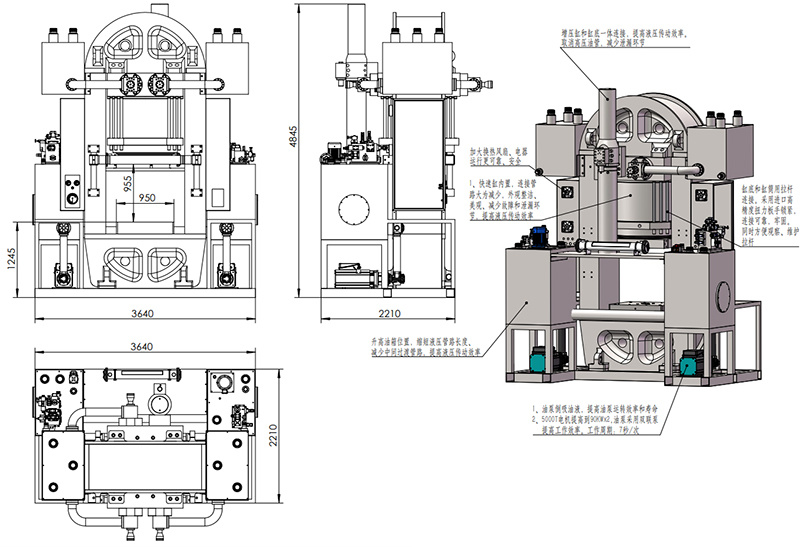

外形图

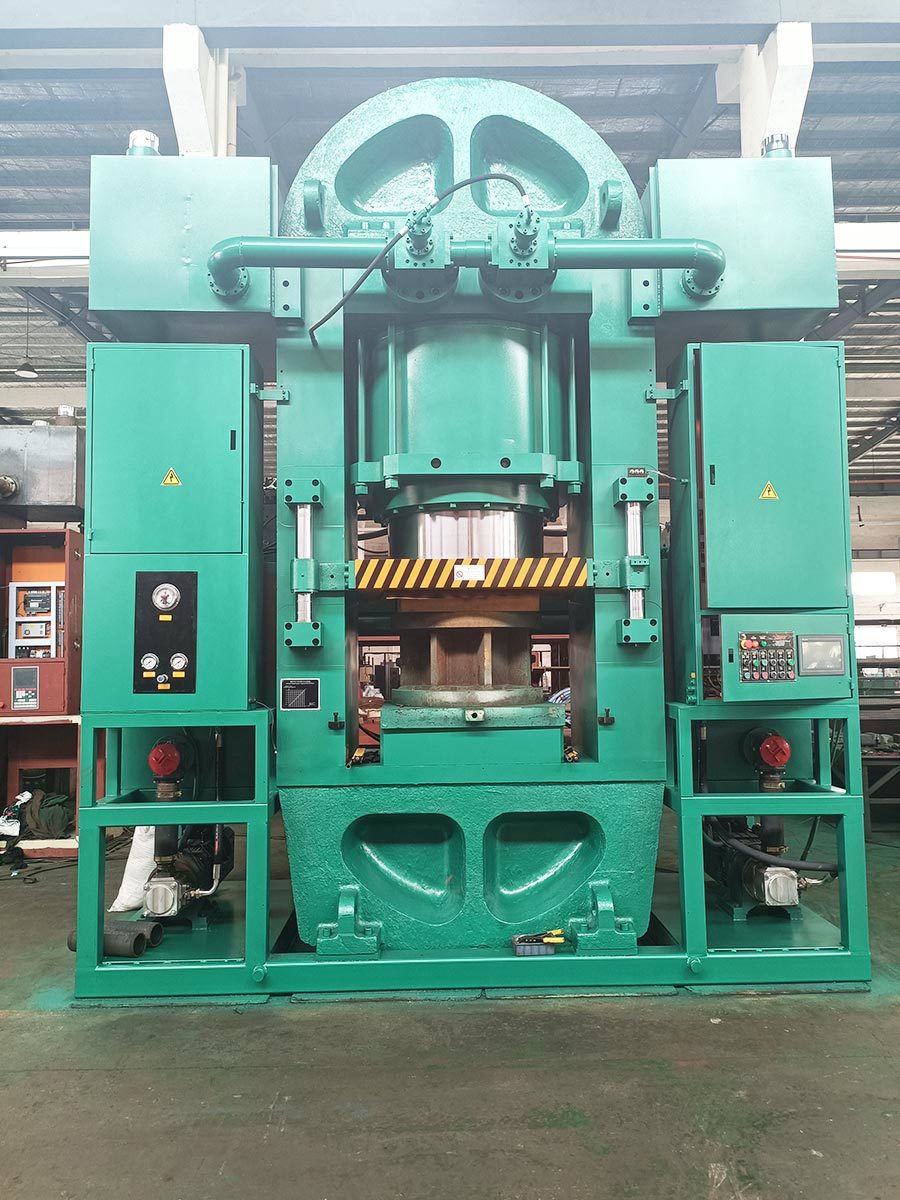

实物图

钢丝缠绕液压机

产品参数（伺服）

序号	项目		单位	数据	备注
1	主油缸公称力		kN	35000
2	主油缸最大工作压力		MPa	80
3	液压系统工作压力		MPa	20
4	主油缸最大行程		mm	400
5	退料缸公称力		kN	1000
6	退料缸最大行程		mm	80
7	压边缸公称力		KN	1000
8	压边缸行程		mm	50
9	二次退料公称力		KN	100
10	二次退料行程		mm	30
	活动横梁到工作台面距离	最大	mm	1000
	活动横梁到工作台面距离	最小	mm	600
	活动横梁升降速度	下行	mm/s	200
		加压	mm/s	6月9日
		回程	mm/s	200
	电动机功率		kW	90X2
	油泵流量		L/Min	440X2
13	工作台有效面积左右×前后		mm²	1050×1050
14	活动横梁有效面积左右×前后		mm²	1050×1050

产品说明

R系列产品采用钢丝缠绕框架结构，下置压边缸，布局合理，操作方便，工件速度快，主油缸采用预警力钢丝缠绕结构，高压条件下，寿命高，抗疲劳性能好，安全性能好。本系列产品采用有限元优化设计，刚性好，质量稳定。主要适用于五金制品压花，复模等成型工艺。特别适用于仿压铸铝锅挤压变薄成型工艺和散热器的锻压等

•采用快速充液、快速卸压技术、增压速度快、压制周期短

•配备伺服电机泵液压控制系统，精确、快速、节能、低噪音

•独立过滤冷却装置

•光电保护装置

•位移传感器，精准定位

外形图

实物图

钢丝缠绕液压机

产品参数（伺服）

序号	项目			单位	数据
1	主油缸公称力main nominal force			kN	40000
2	主油缸最大工作压力 main cylinder max working pressure			MPa	80

3	液压系统工作压力 The hydraulic system working pressure			MPa	20

4	主油缸最大行程 ram stroke			mm	350
5	退料缸公称力ejector force			kN	120
6	退料缸最大行程ejector stroke			mm	50
7	活动横梁到工作台面距离 open height		最大max	mm	950
			最小min	mm	600
8	活动横梁升降速度 ram speed		下行downward	mm/s	265
			加压pressing	mm/s	20
			回程return	mm/s	265
9	电动机功率motor power			kW	70+70
10	油泵流量pump flow			L/Min	xxx
11	工作台有效面积Tablework 左右×前后(RLxFB)			mm²	950*780
12	活动横梁有效面积左右×前后(RL x FB) The activity crossbeam ehective area			mm²	1080*1080

13	整机重量 total weight			Ton	43
14	外形尺寸 Overall dimension	左右RL		mm	3300
		前后FB			2400
		高H			4400
15	单次工作周期（90%输出力、220mm行程）			s	6.5
16	油箱容积（68号抗磨液压油）			升	2200（11桶）

产品说明

R系列产品采用钢丝缠绕框架结构，下置压边缸，布局合理，操作方便，工件速度快，主油缸采用预警力钢丝缠绕结构，高压条件下，寿命高，抗疲劳性能好，安全性能好。本系列产品采用有限元优化设计，刚性好，质量稳定。主要适用于五金制品压花，复模等成型工艺。特别适用于仿压铸铝锅挤压变薄成型工艺和散热器的锻压等

•采用快速充液、快速卸压技术、增压速度快、压制周期短

•配备伺服电机泵液压控制系统，精确、快速、节能、低噪音

•独立过滤冷却装置

•光电保护装置

•位移传感器，精准定位

外形图

实物图

钢丝缠绕液压机

产品参数（伺服）

序号	项目			单位	数据
1	主油缸公称力main nominal force			kN	50000
2	主油缸最大工作压力 main cylinder max working pressure			MPa	80

3	液压系统工作压力 The hydraulic system working pressure			MPa	20

4	主油缸最大行程 ram stroke			mm	350
5	退料缸公称力ejector force			kN	120
6	退料缸最大行程ejector stroke			mm	70
7	活动横梁到工作台面距离 open height		最大max	mm	950
			最小min	mm	600
8	活动横梁升降速度 ram speed		下行downward	mm/s	250
			加压pressing	mm/s	25
			回程return	mm/s	250
9	电动机功率（伺服电机）motor power			kW	90+90
10	油泵流量pump flow			L/Min	xxx
11	工作台有效面积Tablework 左右×前后(RLxFB)			mm²	1000*870
12	活动横梁有效面积左右×前后(RL x FB) The activity crossbeam ehective area			mm²	1180*1180

13	整机重量 total weight			Ton	56
14	外形尺寸 Overall dimension	左右RL		mm	3600
		前后FB			2550
		高H			4750
15	单次工作周期（90%输出力、220mm行程）			s	7
16	油箱容积（68号抗磨液压油）			升	2400（12桶）
