MLG28-200T拉伸机

系列产品采用四柱式结构，下置压边缸，布局合理，操作方便，工作速度快，本系列产品主要液压元件采用美国威格士和德国力士乐产品（*部分产品采用台湾液压元件）

电话：

产品说明

拉伸、变薄以及拉伸变薄一体，是专为铝制品及不锈钢行业设计制造的专用拉伸机，特别适用于铝制薄板以及不锈钢薄板拉伸，可用于锅、家电外壳的拉伸，以及其他领域的冲材；

•活动横梁二段速度控制，动作平稳，能耗低

•主缸、压边缸行程位置均可调整，符合工艺要求

•安全保护装置

•采用先进支承技术，支承可靠，减少冲击。

•液压控制采用插装阀集成系统，冲击小、动作可靠，使用寿命长，泄露点少。

•拉升边、压力边可调。

•退料缸具有点动功能

•采用伺服系统：生产效率高、低噪音、低震动、操作和维护简单；

•数字化控制：用户只需要输入简单的位移、速度参数就可实现需要的工艺编程，使用极为方便；

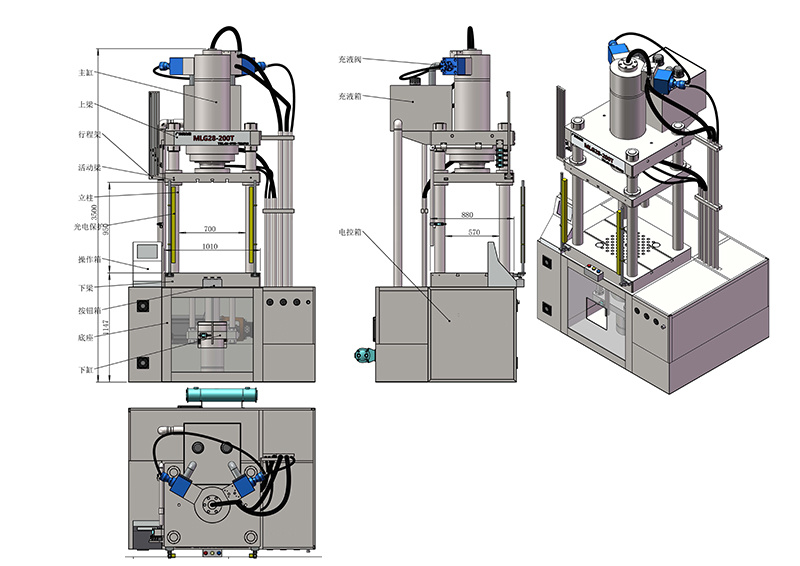

外形图

实物图

产品参数

序号	项目 description		单位unit	标准12T	快速18T	快速25T
1	主油缸公称力 nominal capacity		kN	1500	1500	1500
2	主油缸最大工作压力 maximum working pressure of main cylinder		MPa	20	20	20

3	回程公称力 return capacity		kN	120	180	250
4	压边缸公称力 blankholder cylinder capacity		kN	500	500	500
5	压边缸液体最大工作压力 blankholder cylinder pressure		MPa	20	20	20

6	退料缸公称力 ejecton capacity		kN	40	40	40
7	活动横梁最大行程 ram stroke		mm	550	550	550
8	压边缸最大行程 blankholder cylinder stroke		mm	300	300	300
9	退料缸最大行程 ejecton cylinder stroke		mm	200	200	200
10	活动横梁到工作台面距离 open height	最大 max	mm	950	950	950
		最小 min	mm	400	400	400
11	活动横梁升降速度 ram speed	下行 down	mm/s	430	430	430
		压制（11Mpa） pressing	mm/s	46-85	60-100	60-100

		上行 up	mm/s	430	430	300
12	压边缸活塞杆速度 blankholder cylinder speed	上行 up	mm/s	150	180	180
		下行 down	mm/s	随横梁下	随横梁下	随横梁下
13	伺服电动机功率servo motor power（+2.2）		kW	39.4	47	47
14	工作台有效面积 Table area左右（柱内）×前后（边到边）(RL x FB)		mm2	700X880	700X880	700X880

15	油泵流量pump flow		L/min	200+160	240+200	240+200
16	整机重量 total weight		ton	6.5	6.5	6.5
