MLG28-350T拉伸机

系列产品采用四柱式结构，下置压边缸，布局合理，操作方便，工作速度快，本系列产品主要液压元件采用美国威格士和德国力士乐产品（*部分产品采用台湾液压元件）

电话：

产品说明

拉伸、变薄以及拉伸变薄一体，是专为铝制品及不锈钢行业设计制造的专用拉伸机，特别适用于铝制薄板以及不锈钢薄板拉伸，可用于锅、家电外壳的拉伸，以及其他领域的冲材；

•活动横梁二段速度控制，动作平稳，能耗低

•主缸、压边缸行程位置均可调整，符合工艺要求

•安全保护装置

•采用先进支承技术，支承可靠，减少冲击。

•液压控制采用插装阀集成系统，冲击小、动作可靠，使用寿命长，泄露点少。

•拉升边、压力边可调。

•退料缸具有点动功能

•采用伺服系统：生产效率高、低噪音、低震动、操作和维护简单；

•数字化控制：用户只需要输入简单的位移、速度参数就可实现需要的工艺编程，使用极为方便；

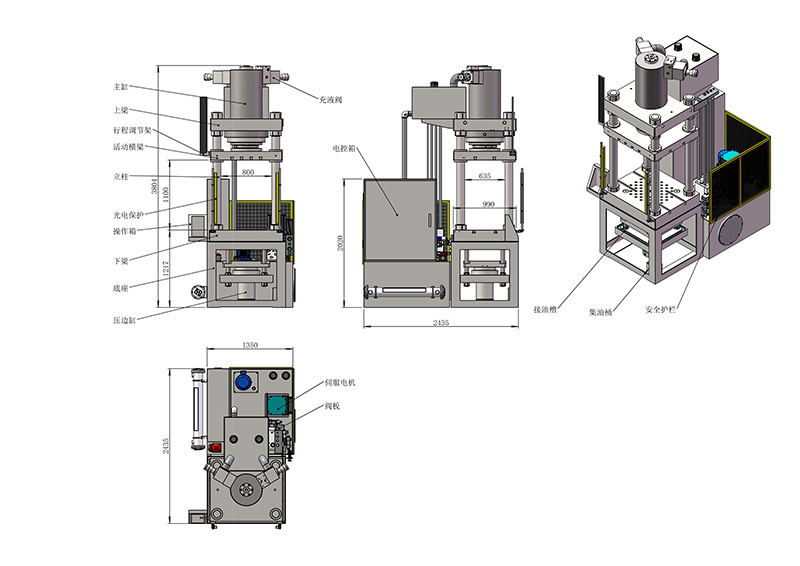

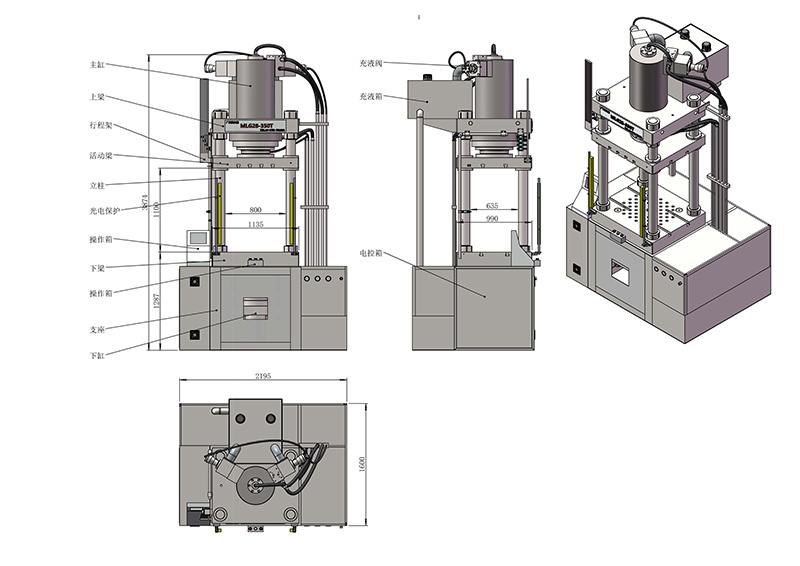

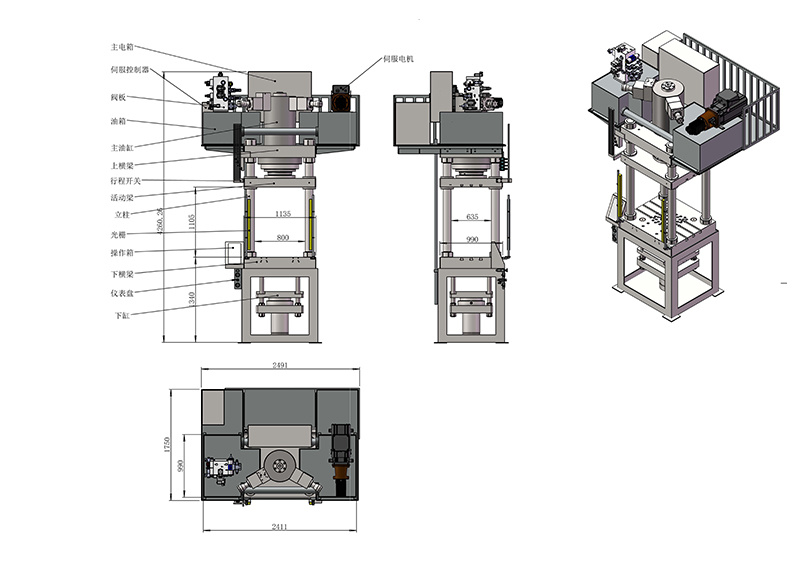

外形图

实物图

产品参数（快速18T）

序号	项目 description		单位unit	快速18T	快速24T
1	主油缸公称力 nominal capacity		kN	2500	2500
2	主油缸最大工作压力 maximum working pressure of main cylinder		MPa	20	20

3	回程公称力 return capacity		kN	180	240
4	压边缸公称力 blankholder cylinder capacity		kN	1000	1000
5	压边缸液体最大工作压力 blankholder cylinder pressure		MPa	26	26

6	退料缸公称力 ejecton capacity		kN	50	50
7	活动横梁最大行程 ram stroke		mm	600	600
8	压边缸最大行程 blankholder cylinder stroke		mm	300	300
9	退料缸最大行程 ejecton cylinder stroke		mm	220	220
10	活动横梁到工作台面距离 open height	最大 max	mm	1100	1100
		最小 min	mm	500	500
11	活动横梁升降速度 ram speed	下行 down	mm/s	430	430
		压制（11Mpa） pressing	mm/s	35-55	40-70

		上行 up	mm/s	430	360
12	压边缸活塞杆速度 blankholder cylinder speed	上行 up	mm/s	160	190
		下行 down	mm/s	随横梁下	随横梁下
13	伺服电动机功率 sevvo motor power		kW	47	66
14	工作台有效面积 Table area左右(柱内)×前后（边到边）(RL x FB)		mm²	800×990	800×990

15	油泵流量pump flow		L/min	240+200	270+240
16	整机重量 total weight		ton	10.5	10.5
